Nombre de fibres
Confirmez le nombre de fibres, les options courantes et la réserve d'extension.
Cable drop FTTH exterieur
Câble de branchement FTTH extérieur préconnectorisé
Cordons de branchement FTTH extérieurs préconnectorisés en usine, avec connecteurs et longueurs sur mesure. Validez la construction du câble, chaque extrémité et le parcours avant commande. Pour les distributeurs et commandes OEM, attribuez une référence à chaque paire de connecteurs et longueur. Envoyez quantités, maquette d’étiquette et plan sachet/carton pour identifier les cordons à réception sans ouvrir chaque couronne.
Les images présentent des options, non une configuration unique ni une preuve de certification. Confirmez le cordon commandé et les documents applicables.
Information produit
Caracteristiques et specifications principales
Les valeurs, options et détails de construction ci-dessous sont des références générales de sélection, et non une spécification approuvée pour ce modèle. Ils ne confirment ni l'adéquation ni la disponibilité pour une commande. Les paramètres et la construction définitifs doivent être confirmés dans le devis et les documents techniques convenus avant toute commande.
Caracteristiques principales
- Connecteurs et longueur sur mesure
- Configuration des extrémités A/B validée avant fabrication
- Emballage et repérage par longueur et quantité
- Câble, connecteurs et accessoires chiffrés en kit convenu
Specifications techniques

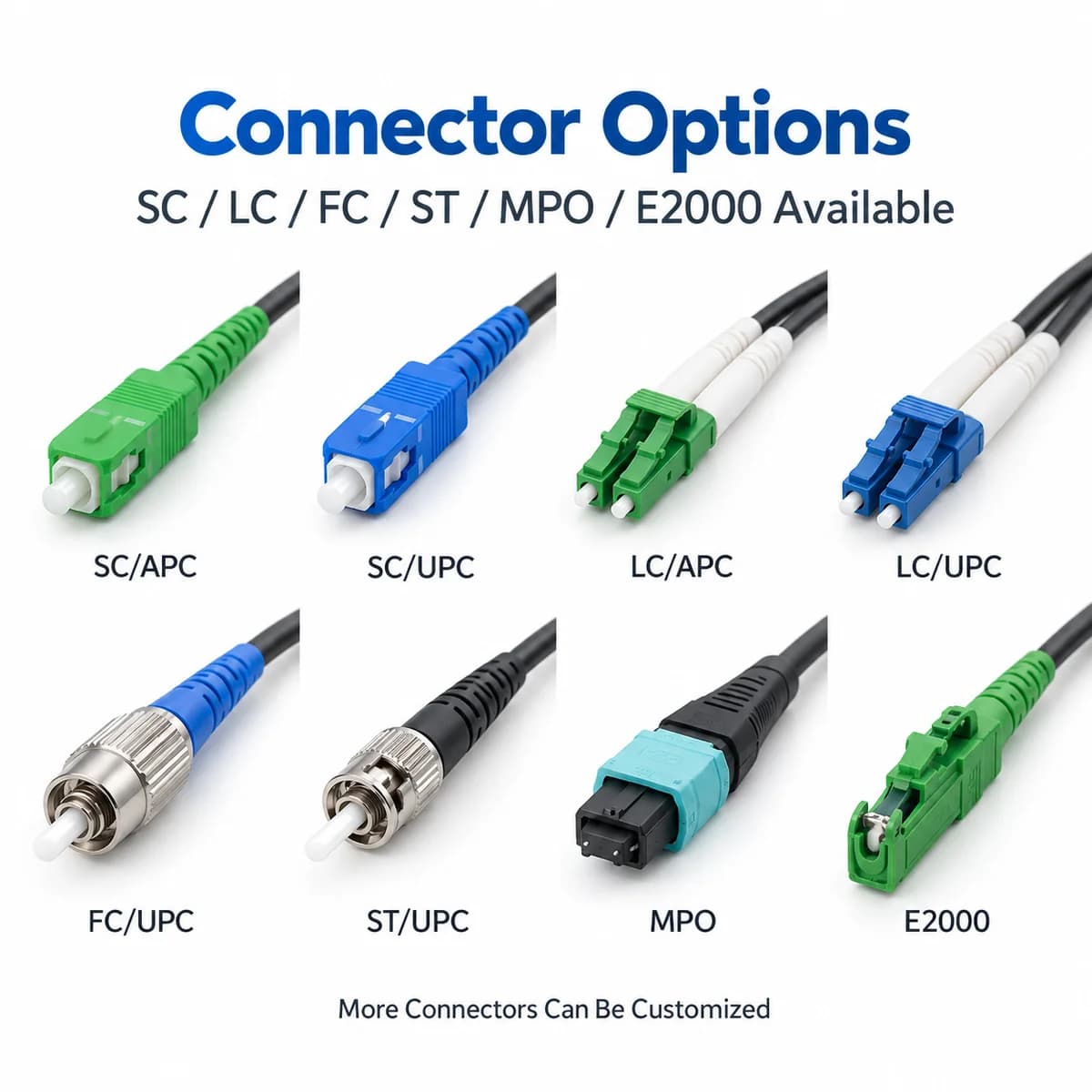

| Connecteurs | SC / LC / FC / ST / MPO / E2000 et autres interfaces sur mesure ; confirmez le connecteur et le polissage de chaque extrémité. |
|---|---|
| Terminaison | Une ou deux extrémités, identiques ou différentes selon commande ; pour MPO, confirmez séparément fibres, broches et polarité. |
| Longueur finie | Longueurs sur mesure ; indiquez les quantités par longueur et convenez de la mesure entre connecteurs et de la tolérance. |
| Choix des fibres | Confirmez type et nombre de fibres ; G.657A1 / G.657A2 et 1 / 2 / 4 fibres sont des options à valider sur le plan du cordon. |
| Construction du câble | Gaine extérieure, renfort et porteur selon le parcours ; confirmez exposition UV, supports/pinces et transition vers le bâtiment. |
| Acceptation optique | Convenez des pertes d’insertion et de retour, de la longueur d’onde, de la méthode et des relevés. IEC 61300-3-4 est une référence de mesure d’atténuation, non un seuil universel. |
| Limites mécaniques | Traction, rayon de courbure, dimensions et température dépendent du câble choisi ; utilisez la fiche approuvée, pas le type de connecteur. |
| Emballage | Couronne/sachet individuel, étiquette de longueur, repérage des extrémités, quantité par carton et marquage OEM selon accord. |
Notre usine dispose de documents CE et RoHS ainsi que d’une certification ISO 9001. Des images de ces documents sont disponibles sur demande.
Applications
Point de distribution vers bâtimentBranchement extérieur d’abonné
Guide de sélection
Comment confirmer ce produit pour votre projet
Type d'installation
Point de distribution vers bâtiment
Gaine et environnement
Confirmez les besoins UV, LSZH, PE, anti-rongeur, anti-tracking ou ignifuge.
Emballage et marquage
Confirmez la longueur de touret, l'emballage, l'impression et l'étiquette.
Devis : une ligne par configuration
Pour les distributeurs et commandes OEM, attribuez une référence à chaque paire de connecteurs et longueur. Envoyez quantités, maquette d’étiquette et plan sachet/carton pour identifier les cordons à réception sans ouvrir chaque couronne.
- Extrémités A/B : connecteur, APC/UPC si applicable, une ou deux extrémités équipées.
- Type/nombre de fibres et modèle ou construction du câble.
- Longueur finie, référence de mesure, tolérance et quantité par longueur.
- Parcours, ouverture d’entrée et pose ; vérifiez le passage du connecteur protégé.
- Pertes d’insertion/retour, longueur d’onde, inspection et relevés demandés.
- Étiquettes, emballage individuel, accessoires, destination et date souhaitée.
Un câble extérieur ne rend pas un connecteur standard étanche. Prévoyez un boîtier ou une interface étanche convenue ; ne tirez pas sur le connecteur ni sur son manchon.
Blog
Cable drop FTTH interieur ou exterieur : points a confirmer avant commande
Comprendre les differences entre GJXH, GJXFH, GJYXCH et GJYXFCH pour les projets d'acces abonnes.
Telechargement & demande
Preparer votre demande produit
Telechargez le PDF ou utilisez le catalogue en ligne pour comparer les modeles lies.
FAQ produit
Questions frequentes
Comment distinguer les références OEM des cordons ?
Pour les distributeurs et commandes OEM, attribuez une référence à chaque paire de connecteurs et longueur. Envoyez quantités, maquette d’étiquette et plan sachet/carton pour identifier les cordons à réception sans ouvrir chaque couronne.
Une commande peut-elle mélanger plusieurs longueurs ?
Non. Les longueurs sont personnalisables. Précisez longueur finie, quantité, tolérance et référence de mesure dans le devis.
Quels détails d’emballage le distributeur doit-il valider ?
Couronne/sachet individuel, étiquette de longueur, repérage des extrémités, quantité par carton et marquage OEM selon accord.
